Типовая смета обустройства скважины 27 метров с адаптером
| № | Наименование | Кол-во | Ед.изм | Цена, руб | Сумма, руб |
|---|---|---|---|---|---|
| ОБОРУДОВАНИЕ И РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ ОБУСТРОЙСТВА | |||||
| 1 | Насос скважинный Беламос TF3-80 (без кабеля) | 1 | шт. | 12 608 | 12 608 |
| 2 | Муфта термоусадочная | 1 | компл. | 1 360 | 1 360 |
| 3 | Кабель 3х2,5мм2 ГОСТ | 29 | м. | 90 | 2 610 |
| 4 | Трос из нержавеющей стали 3,0 мм | 27 | м. | 50 | 1 350 |
| 5 | Реле давления Italtechnika TYPE PM/5G | 1 | шт. | 1 800 | 1 800 |
| 6 | Гидроаккумулятор 100л | 1 | шт. | 10 000 | 10 000 |
| 7 | Манометр вертикальный | 1 | шт. | 460 | 460 |
| 8 | Клапан обратный пружинный муфтовый с металлическим седлом 1" (ITAP) | 1 | шт. | 720 | 720 |
| 9 | Зажим для троса из нержавеющей стали до 4,0 мм | 4 | шт. | 100 | 400 |
| 10 | Труба ПНД 32х3,0мм (загрузка в скважину) | 26 | м. | 112 | 2 912 |
| 11 | Труба ПНД 32х3,0мм (магистраль к помещению) | 0 | м. | 112 | 0 |
| 12 | Утеплитель на водоподающую трубу 32* | 0 | м. | 30 | 0 |
| 13 | Кабельканал 25* | 0 | м. | 50 | 0 |
| 14 | Муфта переходная компрессионная TIEMME Dn32 х 1" (латунь), (Италия) | 3 | шт. | 860 | 2 580 |
| 15 | Крышка скважинная (чугун) | 1 | шт. | 7 000 | 7 000 |
| 16 | Скважинный адаптер (бронза) | 1 | шт. | 9 000 | 9 000 |
| 17 | Муфта фланцевая под 125НПВХ - используется, если бурение выполняется с пластиковой обсадной трубой | 0 | шт. | 4 500 | 0 |
| 18 | Комплект расходных материалов для монтажа автоматики и гидрокоммуникаций в доме | 1 | компл. | 6 880 | 6 880 |
| 19 | Греющий кабель (4м) | 0 | компл. | 6 400 | 0 |
| 20 | Материал для изготовления опалубки (при наличии грунтовых вод) | 0 | компл. | 10 000 | 0 |
| МОНТАЖНЫЕ РАБОТЫ | |||||
| 1 | Монтаж адаптера | 1 | шт. | 7 000 | 7 000 |
| 2 | Обвязка насоса (присоединение обратного клапана, напаковка и присоединение запорной арматуры, обвязка троса, кабеля), монтаж скважинной крышки | 1 | компл. | 5 000 | 5 000 |
| 3 | Монтаж насосного оборудования в скважину | 26 | м. | 320 | 8 320 |
| 4 | Монтаж гидравлических, электрических коммуникаций в доме | 1 | шт. | 6 500 | 6 500 |
| 5 | Монтаж подающевого трубопровода и кабельканала (от скважины до помещения) | 1 | м. | 340 | 0 |
| 6 | Ввод подающей трубы и кабельканала в помещение | 0 | компл. | 2 000 | 0 |
| 7 | Алмазное сверление фундамента | 0 | шт. | 4 000 | 0 |
| 8 | Пуско-наладочные работы (проверка на герметичность всех узлов и соединений) | 1 | усл. | 1 500 | 1 500 |
| 9 | Земляные работы (котлован под установку адаптера) | 1 | усл. | 5 000 | 5 000 |
| 10 | Земляные работы при наличии грунтовых вод (котлован под установку адаптера) | 0 | усл. | 15 000 | 0 |
| 11 | Земляные работы (траншея от кессона до дома) | 0 | м. | 1 500 | 0 |
| 12 | Земляные работы при наличии грунтовых вод (траншея от скважины до дома) | 0 | м. | 2 100 | 0 |
| 13 | Транспортные расходы (в том числе доставка и разгрузка оборудования) | 1 | компл. | 2 000 | 2 000 |
| Итого оборудование для обустройства | 59 680 | ||||
| Итого монтажные работы | 28 320 | ||||
| Земляные работы | 5 000 | ||||
| Транспортные расходы | 2 000 | ||||
| Итого обустройство | 95 000 | ||||
Особенности скважинных адаптеров на воду
Обустройство скважин с адаптером под ключ – это наиболее дешевый вариант. Адаптер – это герметичное разъемное соединение, устанавливаемое для соединения горизонтального и вертикального участка напорной трубы. Адаптер для скважины упрощает присоединение скважинного насоса к водоснабжению объекта и его дальнейшее обслуживание. Установка адаптера существенно сокращает затраты на оборудование скважины.
Скважинный адаптер выбирается по максимальной глубине всасывания, высоте подъема и максимальному давлению.
Монтаж скважинного адаптера

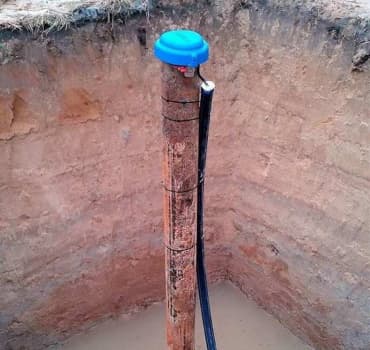

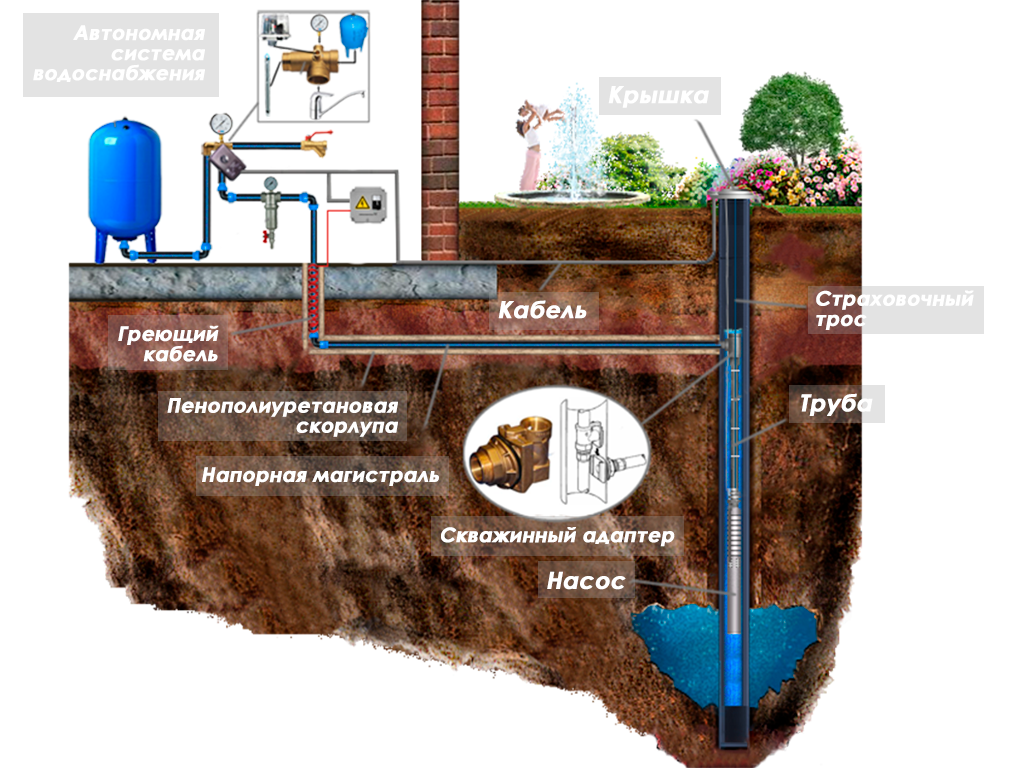

Скважинный адаптер состоит из двух частей. Фиксируемая часть адаптера от которой идет труба к потребителю, крепится на обсадной трубе скважины с помощью прижимного кольца и гайки. Съемная часть адаптера к которой присоединена труба от скважинного насоса, вставляется в фиксируемую часть адаптера с помощью монтажного устройства. Обустройство скважины с адаптером начинается с копки траншеи ниже уровня промерзания. Далее в обсадной колонне просверливается отверстие необходимого диаметра, в отверстие вводится половина адаптера, и к нему подсоединяется водопроводная труба, вторая половина подсоединяется к трубе для подъема воды. Соединяются две части адаптера специальным замком, который предусмотрен в конструкции адаптера. Выводится в оголовок страховочный трос, проверяется работоспособность системы и герметичность всех элементов.
Обустройство с адаптером обеспечивает легкий доступ к обслуживанию оборудования, так как оно находится внутри помещения.
